دمپر بین کانالی چیست و چه کاربردی دارد؟

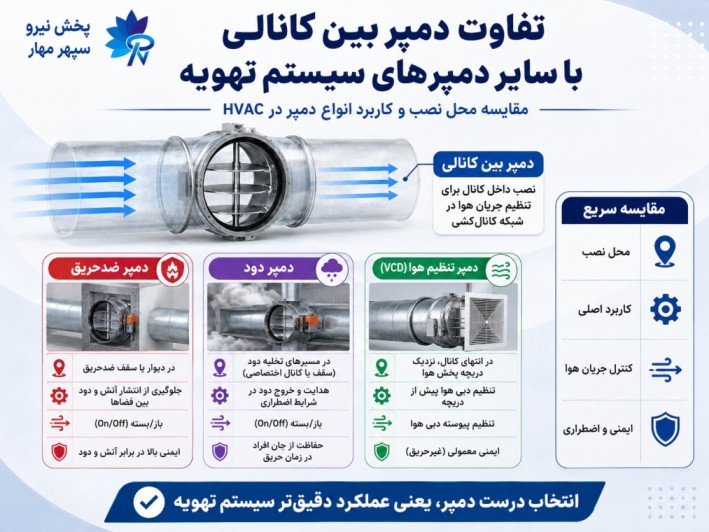

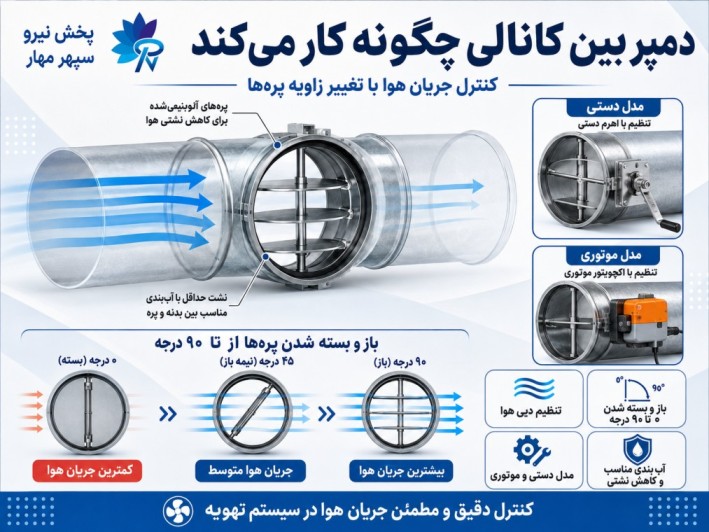

دمپر بین کانالی چیست و چه کاربردی دارد؟ در طراحی و اجرای سیستم‌های تهویه مطبوع (HVAC)، کنترل دقیق جریان هوا در مسیر کانال‌ها یکی از ارکان اصلی بالانس‌بندی و راندمان سیستم است. دمپر بین کانالی ابزاری مکانیکی است که در داخل کانال‌های هوا نصب شده و وظیفه تنظیم، محدود کردن یا قطع کامل جریان هوا را بر عهده دارد. این قطعه نقش حیاتی در توزیع متوازن هوای تازه و برگشتی ایفا می‌کند و از ایجاد نویز و فشار نامطلوب در شبکه کانال جلوگیری می‌کند. پاسخ کوتاه: دمپر بین کانالی یک دریچه تنظیم‌کننده است که در داخل کانال‌های مستطیلی یا گرد نصب شده و با تغییر زاویه پره‌های داخلی، سطح مقطع عبور هوا را تغییر می‌دهد. این دمپرها می‌توانند به صورت دستی یا موتوری باشند و برای کنترل جریان هوا در پروژه‌های ساختمانی و صنعتی کاربرد دارند. در ادامه با این مطلب از وبسایت پخش نیرو همراه باشید تا با دمپر بین کانالی بیشتر آشنا شوید. دمپر بین کانالی چیست؛ تعریف فنی و ساختار دمپر بین کانالی (Duct Damper) قطعه‌ای است که درون کانال‌های انتقال هوا قرار می‌گیرد و برخلاف دمپرهای دود یا ضدحریق که معمولاً در دیوارها یا سقف نصب می‌شوند، این دمپرها کاملاً در مسیر جریان هوا و بین دو سر کانال جای‌گیری می‌کنند. ساختار اصلی این دمپرها شامل قاب (Frame) و پره‌های (Blades) متحرک است که به هم متصل شده و با چرخش حول محور خود، مسیر عبور هوا را باز یا بسته می‌کنند. جنس قاب و پره‌ها معمولاً از ورق گالوانیزه یا آلومینیوم است که با توجه به شرایط محیطی و نیاز به مقاومت در برابر خوردگی انتخاب می‌شود. در سیستم‌های تهویه مطبوع، دمپرهای بین کانالی برای ایجاد تعادل در شبکه کانال‌کشی ضروری هستند. وقتی حجم هوای تولید شده توسط هواساز با نیاز واقعی هر فضا همخوانی ندارد، مهندس تأسیسات با تنظیم دمپرها، حجم هوای ورودی یا خروجی را تعدیل می‌کند. عملکرد صحیح این قطعه مستقیماً بر آسایش حرارتی ساکنین و مصرف انرژی سیستم تأثیر می‌گذارد. بنابراین، شناخت دقیق ساختار و نحوه عملکرد آن برای هر طراح و مجری تأسیسات الزامی است. دمپر بین کانالی چگونه کار می‌کند؛ مکانیزم عملکرد مکانیزم عملکرد دمپر بین کانالی بر اساس تغییر سطح مقطع آزاد عبور هوا استوار است. وقتی پره‌های دمپر در حالت باز قرار دارند، هوا می‌تواند به راحتی از میان آن‌ها عبور کند و افت فشار کمی ایجاد شود. اما با چرخش پره‌ها (معمولاً بین ۰ تا ۹۰ درجه)، مسیر هوا مسدود شده یا محدود می‌شود. این تغییر زاویه باعث افزایش مقاومت در برابر جریان هوا و در نتیجه کاهش دبی هوا در آن شاخه از کانال می‌شود. در دمپرهای دستی، این چرخش توسط یک اهرم یا پیچ تنظیم توسط تکنسین انجام می‌شود و پس از تنظیم، در همان وضعیت ثابت می‌ماند. اما در دمپر موتوری، یک موتور الکتریکی کوچک (Actuator) به شفت پره‌ها متصل شده و با دریافت سیگنال از ترموستات‌ها یا سیستم‌های هوشمند ساختمان (BMS)، پره‌ها را باز یا بسته می‌کند. این مکانیزم اجازه کنترل دقیق و خودکار جریان هوا را در طول زمان می‌دهد. نکته مهم در طراحی این دمپرها، ایجاد آب‌بندی مناسب بین پره‌ها و قاب است تا از نشتی هوا به بیرون کانال جلوگیری شود. کاربردهای دمپر بین کانالی در سیستم تهویه کنترل جریان هوا در کانال‌ها یکی از اصلی‌ترین کاربردهای دمپر بین کانالی، کنترل حجم هوای عبوری است. در سیستم‌های VAV (حجم متغیر هوا) یا حتی سیستم‌های ثابت، ممکن است نیاز باشد که در ساعات مختلف روز، هوای کمتری به یک فضا داده شود. دمپرها با تنظیم دقیق، این انعطاف‌پذیری را فراهم می‌کنند. این کنترل نه تنها برای آسایش بلکه برای جلوگیری از هدر رفت انرژی در فضاهایی که اشغال نیستند، حیاتی است. تنظیم و بالانس جریان هوا پس از اتمام نصب سیستم کانال‌کشی، معمولاً حجم هوای رسیده به برخی فضاها بیش از حد و به برخی کمتر است. فرآیندی که به آن «بالانس دینامیک» یا «تست و تنظیم» (Commissioning) گفته می‌شود، نیازمند تنظیم دمپرهای بین کانالی است. مهندس تأسیسات با باز و بسته کردن نسبی این دمپرها، حجم هوا را به مقادیر طراحی‌شده نزدیک می‌کند تا تمام فضاها به میزان کافی هوای تازه دریافت کنند. قطع یا محدود کردن جریان هوا در بخش‌های مختلف سیستم در برخی پروژه‌ها، ممکن است بخشی از سیستم در طول سال‌های خاصی از سال غیرفعال باشد (مثلاً در تابستان فقط بخش سرمایشی فعال باشد). در این شرایط، دمپر بین کانالی می‌تواند جریان هوا به بخش غیرفعال را به طور کامل قطع کند تا از اتلاف انرژی و ایجاد جریان‌های نامطلوب جلوگیری شود. این کاربرد در سیستم‌های چند منطقه‌ای بسیار رایج است. استفاده در پروژه‌های ساختمانی و صنعتی در ساختمان‌های تجاری، اداری و مسکونی، دمپرها برای توزیع هوای تهویه شده به اتاق‌ها، راهروها و فضاهای خدماتی استفاده می‌شوند. در محیط‌های صنعتی، این دمپرها برای کنترل هوای ورودی به کارگاه‌ها یا خروجی هوای آلوده کاربرد دارند. در هر دو مورد، قابلیت اطمینان و دقت تنظیم دمپرها نقش مستقیمی در عملکرد صحیح فرآیند تهویه دارد. دمپر بین کانالی در کجا نصب می‌شود؛ محل و شرایط نصب نصب دمپر بین کانالی باید در بخشی از کانال انجام شود که دسترسی برای تنظیم و نگهداری وجود داشته باشد، اما معمولاً در نقاطی که فضا محدود است، در داخل کانال و پس از اتمام عایق‌کاری نصب می‌شود. این دمپرها می‌توانند در کانال‌های مستطیلی (رایج‌ترین حالت) یا کانال‌های گرد نصب شوند. برای نصب صحیح، باید مطمئن شد که دمپر با ابعاد کانال همخوانی کامل دارد و اتصال آن به کانال به گونه‌ای است که نشتی هوا نداشته باشد. معمولاً دمپرها را در فاصله‌ای مناسب از اتصالات کانال (مانند زانو یا سه راهی) نصب می‌کنند تا جریان هوا قبل از رسیدن به دمپر آرام شده و یکنواخت باشد. نصب دمپر در نزدیکی اتصالات می‌تواند باعث ایجاد تلاطم در جریان هوا و کاهش کارایی دمپر شود. همچنین، در صورت استفاده از دمپر موتوری، باید فضای کافی برای نصب موتور و اتصالات الکتریکی در نظر گرفته شود. انواع دمپر بین کانالی؛ دستی، موتوری و تخصصی انتخاب نوع دمپر بین کانالی بستگی مستقیم به نیاز پروژه و سیستم کنترل دارد. به طور کلی، این دمپرها به دو دسته اصلی تقسیم می‌شوند: دمپر دستی دمپرهای دستی ساده‌ترین نوع دمپر هستند که با یک دستگیره یا پیچ تنظیم، توسط تکنسین تنظیم می‌شوند. دمپر دستی برای پروژه‌هایی که نیاز به تنظیم دوره‌ای ندارند و سیستم کنترل مرکزی ندارند، مناسب‌ترین گزینه از نظر هزینه هستند. در این نوع دمپرها، پس از تنظیم اولیه، وضعیت پره‌ها ثابت می‌ماند و تغییر نمی‌کند. دمپر موتوری دمپرهای موتوری مجهز به یک موتور الکتریکی (Actuator) هستند که می‌تواند توسط سیستم‌های کنترل هوشمند یا ترموستات‌ها کنترل شود. این دمپرها برای سیستم‌های VAV، ساختمان‌های هوشمند و پروژه‌هایی که نیاز به تغییر دبی هوا در طول زمان دارند، ضروری هستند. دمپرهای موتوری امکان کنترل از راه دور و برنامه‌ریزی دقیق را فراهم می‌کنند. دمپرهای مورد استفاده برای شرایط خاص علاوه بر دو نوع اصلی، دمپرهایی با ویژگی‌های خاص نیز وجود دارند. مثلاً دمپرهای با آب‌بندی بالا (High Performance) که نشتی بسیار کمی دارند و برای سیستم‌های با فشار بالا استفاده می‌شوند. همچنین دمپرهای ضدحریق که در صورت بروز آتش‌سوزی، مسیر هوا را بسته و از گسترش دود و شعله جلوگیری می‌کنند. انتخاب نوع دمپر باید با توجه به شرایط خاص پروژه انجام شود. تفاوت دمپر بین کانالی با سایر دمپرهای سیستم تهویه تشخیص تفاوت دمپر بین کانالی با سایر دمپرها برای جلوگیری از اشتباه در طراحی و خرید بسیار مهم است. دمپر بین کانالی در داخل کانال هوا نصب می‌شود و وظیفه اصلی آن تنظیم جریان هوا در شبکه کانال‌کشی است. در مقابل، دمپر ضدحریق معمولاً در دیوارها یا سقف‌های ضدحریق نصب می‌شود تا در صورت آتش‌سوزی، از انتشار دود و شعله بین اتاق‌های مختلف جلوگیری کند. دمپر دود نیز برای خروج دود از ساختمان در مواقع اضطراری طراحی شده است. همچنین، دمپر تنظیم هوا ( (Volume Control Damperممکن است در انتهای کانال و قبل از دریچه پخش هوا (Diffuser) نصب شود، در حالی که دمپر بین کانالی در مسیر اصلی کانال قرار دارد. این تفاوت در محل نصب، تفاوت در عملکرد و اهمیت آن‌ها را نشان می‌دهد. درک این تفاوت‌ها به مهندسین کمک می‌کند تا قطعه صحیح را برای هر کاربرد انتخاب کنند. هنگام انتخاب دمپر بین کانالی به چه نکاتی توجه کنیم؟ برای انتخاب دمپر بین کانالی مناسب، باید پارامترهای فنی متعددی را در نظر گرفت. مهم‌ترین این موارد عبارتند از: ● ابعاد و شکل کانال: دمپر باید با ابعاد دقیق کانال (عرض و ارتفاع یا قطر) همخوانی داشته باشد. عدم تطابق ابعاد باعث نشتی هوا و کاهش کارایی می‌شود. ● میزان جریان هوا: دبی هوای عبوری از کانال تعیین‌کننده سایز دمپر است. دمپرهای کوچک برای جریان‌های بالا باعث افت فشار شدید و نویز می‌شوند. ● نوع عملکرد (دستی یا موتوری): اگر سیستم کنترل هوشمند دارید، حتماً به دمپر موتوری نیاز دارید. در غیر این صورت، دمپر دستی هزینه کمتری دارد. ● شرایط محیطی: در محیط‌های مرطوب یا خورنده، باید از جنس‌های مقاوم مانند آلومینیوم یا استیل استفاده شود. ● افت فشار مجاز: هر دمپر مقداری افت فشار ایجاد می‌کند. در سیستم‌های با فشار پایین، باید دمپری با افت فشار کم انتخاب شود. ● نیاز به آب‌بندی: اگر نشتی هوا برای سیستم حیاتی است، باید دمپری با آب‌بندی بالا (Class 1 یا بالاتر) انتخاب کنید. دمپر بین کانالی برای چه پروژه‌هایی مناسب است؟ دمپرهای بین کانالی تقریباً در تمام پروژه‌های تهویه مطبوع که دارای شبکه کانال‌کشی هستند، کاربرد دارند. این پروژه‌ها شامل ساختمان‌های مسکونی بزرگ، مجتمع‌های تجاری، بیمارستان‌ها، هتل‌ها، مراکز اداری و همچنین کارخانجات صنعتی می‌شوند. در هر پروژه‌ای که نیاز به توزیع متوازن هوا، کنترل دما در مناطق مختلف یا قطع جریان هوا در بخش‌های غیرفعال وجود داشته باشد، دمپر بین کانالی یک قطعه ضروری است. در پروژه‌های صنعتی، این دمپرها برای کنترل هوای ورودی به کوره‌ها، سیستم‌های تهویه کارگاه‌ها و خروجی هوای آلوده استفاده می‌شوند. در ساختمان‌های هوشمند، دمپرهای موتوری بین کانالی بخشی از سیستم مدیریت انرژی (BMS) هستند و بهینه‌سازی مصرف انرژی را ممکن می‌سازند. چگونه دمپر بین کانالی مناسب پروژه خود را انتخاب کنیم؟ انتخاب نهایی دمپر بین کانالی باید بر اساس یک تحلیل فنی دقیق از نیازهای پروژه انجام شود. ابتدا باید حجم هوای مورد نیاز هر شاخه از کانال محاسبه شود. سپس با توجه به فشار استاتیک سیستم، سایز دمپر تعیین می‌گردد. اگر سیستم دارای کنترل مرکزی است، نوع موتور و نحوه ارتباط آن با سیستم کنترل (آنالوگ یا دیجیتال) باید مشخص شود. در پروژه‌های پیچیده، مشورت با یک تولیدکننده تخصصی که تجربه طراحی سیستم‌های انتقال هوا را دارد، می‌تواند از انتخاب اشتباه جلوگیری کند. همچنین، باید به قابلیت‌های جانبی دمپر مانند امکان تنظیم دستی در مواقع اضطراری، کیفیت آب‌بندی و طول عمر قطعات توجه کرد. انتخاب دمپر ارزان اما با کیفیت پایین، ممکن است در بلندمدت هزینه‌های نگهداری و تعمیرات را افزایش دهد. چرا انتخاب تولیدکننده مناسب برای ساخت دمپر اهمیت دارد؟ کیفیت ساخت دمپر بین کانالی تأثیر مستقیمی بر عملکرد کل سیستم تهویه دارد. یک تولیدکننده معتبر با استفاده از متریال باکیفیت و فرآیندهای تولید دقیق، دمپرهایی با آب‌بندی بالا، حرکت روان پره‌ها و دوام طولانی تولید می‌کند. شرکت پخش نیرو با بیش از دو دهه تجربه در زمینه طراحی و تولید تجهیزات سیستم‌های انتقال هوا و تهویه مطبوع، توانسته است با بهره‌گیری از متخصصین با تجربه و امکانات به‌روز، محصولاتی با کیفیت بالا را به بازار ارائه دهد. محصولات این شرکت تحت برند «پخش نیرو سپهر مهر» شناخته شده هستند و سابقه ۲۳ ساله این شرکت در سطح کشور، گواهی بر توانایی و تعهد آن در ارائه خدمات فنی و محصولات باکیفیت است. انتخاب تولیدکننده‌ای که بتواند دمپرها را بر اساس ابعاد و شرایط خاص پروژه سفارشی‌سازی کند، از مزایای اصلی همکاری با متخصصین این حوزه است. جمع‌بندی؛ مهم‌ترین نکاتی که باید به خاطر بسپارید دمپر بین کانالی یک قطعه حیاتی در سیستم‌های تهویه مطبوع است که کنترل دقیق جریان هوا را ممکن می‌سازد. انتخاب نوع مناسب (دستی یا موتوری)، توجه به ابعاد و شرایط نصب و انتخاب یک تولیدکننده معتبر، کلید موفقیت در عملکرد سیستم تهویه است. برای پروژه‌های تخصصی، مشاوره با متخصصین تأسیسات و استفاده از محصولات باکیفیت می‌تواند راندمان سیستم را بهینه کرده و از هزینه‌های اضافی جلوگیری کند. برای دریافت مشاوره فنی، استعلام قیمت و خرید انواع دمپرهای بین کانالی با کیفیت بالا، می‌توانید با کارشناسان شرکت پخش نیرو تماس بگیرید. این شرکت با سال‌ها تجربه در تولید تجهیزات تهویه مطبوع، آماده ارائه راهکارهای تخصصی برای پروژه شماست. سوالات متداول؛ پاسخ کوتاه به پرسش‌های مهم دمپر بین کانالی چیست؟ دمپر بین کانالی یک دریچه تنظیم‌کننده است که در داخل کانال‌های هوا نصب می‌شود و با تغییر زاویه پره‌های داخلی، سطح مقطع عبور هوا را تنظیم کرده و جریان هوا را کنترل یا قطع می‌کند. دمپر بین کانالی چه کاربردی دارد؟ کاربرد اصلی آن تنظیم و بالانس جریان هوا در شبکه کانال‌کشی، کنترل دبی هوا در بخش‌های مختلف سیستم تهویه و قطع یا محدود کردن جریان هوا در فضاهای غیرفعال یا در شرایط اضطراری است. دمپر بین کانالی کجا نصب می‌شود؟ این دمپرها در داخل کانال‌های مستطیلی یا گرد و در مسیر جریان هوا نصب می‌شوند. محل نصب معمولاً در بخش‌هایی از کانال است که دسترسی برای تنظیم وجود داشته باشد و فاصله مناسبی از اتصالات کانال داشته باشد. تفاوت دمپر دستی و موتوری چیست؟ دمپر دستی با تنظیم دستی توسط تکنسین کار می‌کند و وضعیت آن ثابت است، در حالی که دمپر موتوری مجهز به موتور الکتریکی است و می‌تواند به صورت خودکار و از راه دور توسط سیستم‌های کنترل هوشمند یا ترموستات‌ها تنظیم شود. قیمت دمپر بین کانالی به چه عواملی بستگی دارد؟ قیمت این دمپرها به عواملی مانند ابعاد کانال، نوع عملکرد (دستی یا موتوری)، جنس مواد سازنده (گالوانیزه یا آلومینیوم)، میزان آب‌بندی مورد نیاز و برند سازنده بستگی دارد. منابع و رفرنس‌ها؛ اطلاعات این مقاله بر چه اساسی نوشته شده است؟ 1. ASHRAE Handbook - HVAC Systems and Equipment 2. SMACNA - Duct Construction Standards 3. HVAC Engineering Guide - Air Distribution
